Dviratis: Kaip teisingai išmatuoti dviračio grandinės dydį

Jei reikia pakeisti dviračio grandinę, nustatykite, kokio ilgio turi būti nauja grandinė. Galite palyginti originalią grandinę su nauja grandine ir suderinti kniedes. Jei originalios grandinės neturite arba ji netinkamo dydžio, naudokite didžiausią krumpliaratį ir grandinės žiedą, kad rastumėte naujos grandinės kirtimo tašką. Jei matmenį rastumėte netvarkydami grandinės, naudokite matematinę lygtį. Suskaičiavę grandinės žiedo ir žvaigždutės dantų skaičių, taip pat išmatavę grandininės atramos ilgį, galite nustatyti, kokio ilgio turėtų būti grandinė.

Kaip nustatyti dviračio grandinės ilgį

• Lengviausias būdas nustatyti dviračio grandinės ilgį - sulyginti senosios grandinės ir naujos grandinės kniedes.
• Antrasis būdas - apvynioti naują grandinę aplink galinį krumpliaratį, patraukti apatinę dalį prie priekinio grandinės žiedo ir pažymėti 2 kniedes žemyn nuo grandinių susikirtimo vietos.
• Trečias būdas - naudoti šią formulę: (grandinės atramax2) + (grandinės žiedas/4) + (galinė žvaigždutė/4) = teisingas grandinės ilgis.

1 metodas. Dydžio nustatymas pagal originalią grandinę.

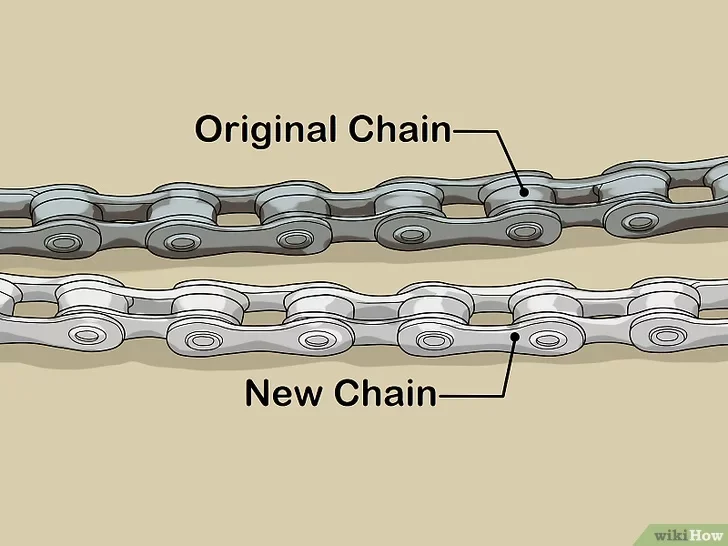

1. Originalią grandinę padėkite šalia naujos grandinės

Padėkite originalią grandinėlę šalia naujos grandinėlės. Jei originali grandinėlė yra tokio ilgio, kokio norite, kad būtų naujoji grandinėlė, padėkite jas vieną šalia kitos taip, kad plokštelės būtų šonuose. Įsitikinkite, kad kiekvienos grandinėlės plokštelės yra vienoje linijoje. Jei naudojate pagrindinę grandinėlę, įdėkite pagrindinę grandinėlę, kad jūsų matavimas būtų tikslus.

Pavyzdžiui, sulygiuokite išorinę plokštelę su išorine plokštele arba vidinę plokštelę su vidine plokštele.

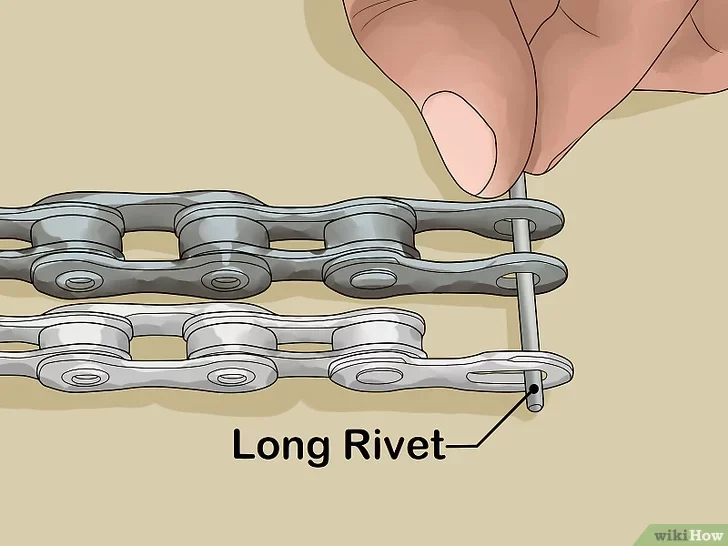

2. Išrikiuokite abi grandines.

Išrikiuokite abi grandinėles. Įkiškite metalinį iešmelį arba ilgą kniedę per grandinėlių galus, kurių nekirpsite. Kol ruošitės matuoti ir pjauti, iešmelis prilaikys grandinėles kartu ir išlaikys kniedes vienoje linijoje [2].

3. Suderinkite grandinėlių kniedes.

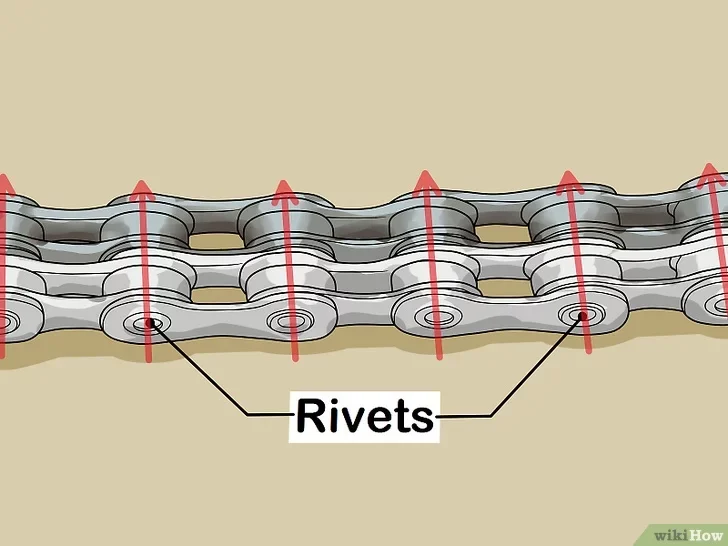

Suderinkite grandinėlių kniedes. Kadangi originali grandinėlė laikui bėgant galėjo pailgėti, perkelkite tos grandinėlės kniedes taip, kad jos būtų visai šalia naujosios grandinėlės kniedžių.[3]

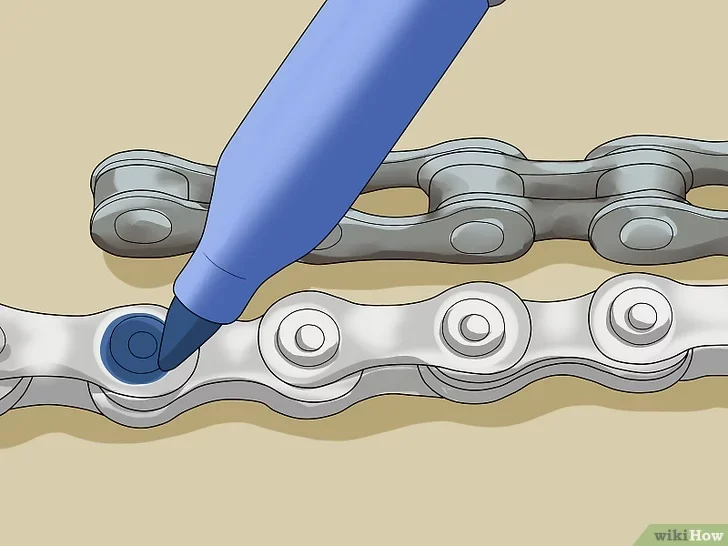

4. Raskite ir pažymėkite, kur naujojoje grandinėlėje reikia pjauti.

Suraskite ir pažymėkite, kur reikia pjauti naująją grandinę. Suderinę kniedes, turėtumėte aiškiai matyti, kur baigiasi originali grandinėlė. Pastumkite naują grandinę žemyn, kad plokštelės būtų nukreiptos į jus, ir žymekliu nubrėžkite aplink kniedę, kurią pjausite. Ši kniedė turėtų sutapti su originalios grandinės gale esančia kniede[4].

Nupjovus arba nustačius naujos grandinės dydį, ją galima uždėti ant dviračio.

2 metodas. Didžiausio krumpliaračio ir grandinės žiedo naudojimas.

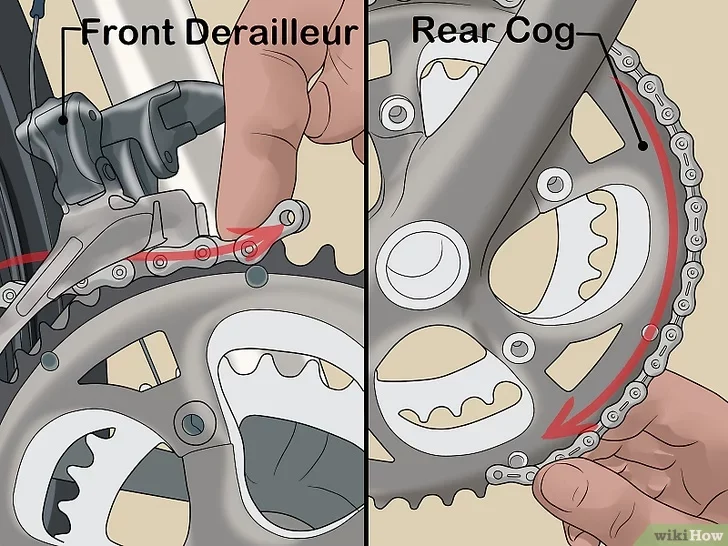

1. Perjunkite bėgių perjungimo pavaras ir apvyniokite naują grandinę aplink galinį krumpliaratį.

Perjunkite bėgių perjungimo pavaras ir apvyniokite naują grandinę aplink galinį krumpliaratį. Perkelkite priekinį bėgio perjungimo mechanizmą per didžiausią priekinį grandinės žiedą, o galinį bėgio perjungimo mechanizmą perjunkite ant mažiausio krumpliaračio arba žvaigždutės. Apvyniokite naują grandinę aplink didžiausią galinį krumpliaratį.

Jei naudojate jungiamąją kniedžių grandinę, galą su išorine plokštele perkelkite link priekinio grandinės žiedo. Velkite grandinę tol, kol galas bus 5:00 padėtyje.[6]

Jei naudojate grandinę su pagrindine grandimi, į plokštelę įdėkite pusę pagrindinės grandies.

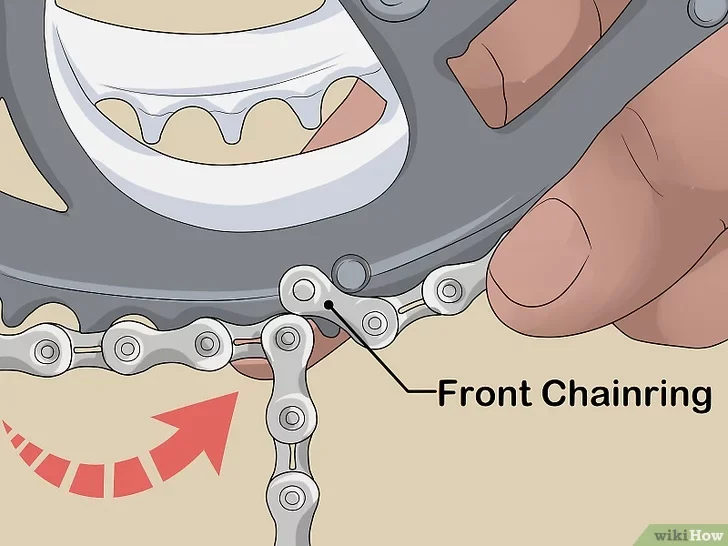

2. Patraukite grandinės apačią iki priekinio grandininio žiedo.

Patraukite grandinės apačią iki priekinio grandininio žiedo. Švelniai patraukite apatinę grandinės dalį ir užmaukite ją ant priekinio grandinės žiedo. Užmaukite grandinę ant priekinio grandininio žiedo taip, kad grandinės apatinės dalies kniedė sutaptų su viršutinės grandinės dalies galu [7].

Taikant šį metodą jums nereikės traukti grandinės išilgai galinio bėgio perjungimo mechanizmo.

3. Raskite grandinės pjovimo vietą.

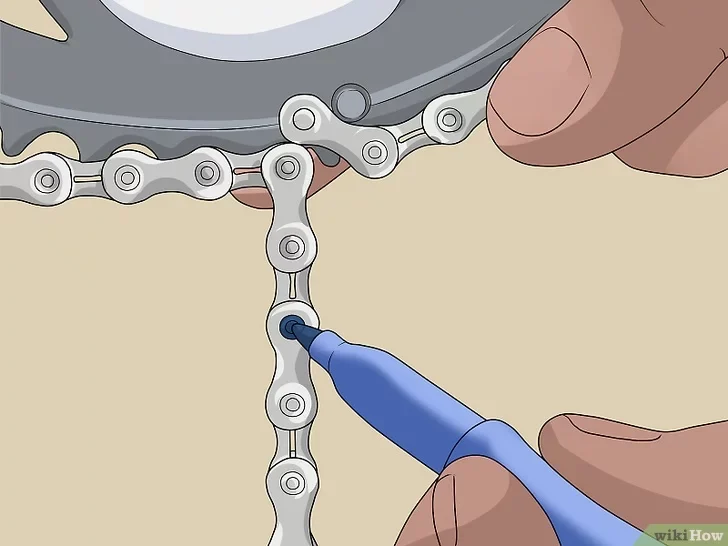

Raskite grandinės pjovimo tašką. Suraskite artimiausią išorinę plokštelę ir vidinę plokštelę, kur susitinka grandinės. Žymekliu apveskite kniedę, kuri gali sujungti 2 grandines. Tada suskaičiuokite 2 kniedes žemyn išilgai perteklinio grandinės ilgio. Šioje vietoje grandinėlę nukirpsite, todėl apsvarstykite galimybę žymekliu nubrėžti liniją. Grandinės pjovimo įrankiu nupjaukite tinkamo dydžio grandinę[8].

2 kniedės sudarys maždaug 1 colį (2,5 cm), o to turėtų pakakti galiniam perjungikliui[9].

3 metodas. Grandinės ilgio apskaičiavimas.

1. Užrašykite, kiek dantų turi didysis grandinės žiedas.

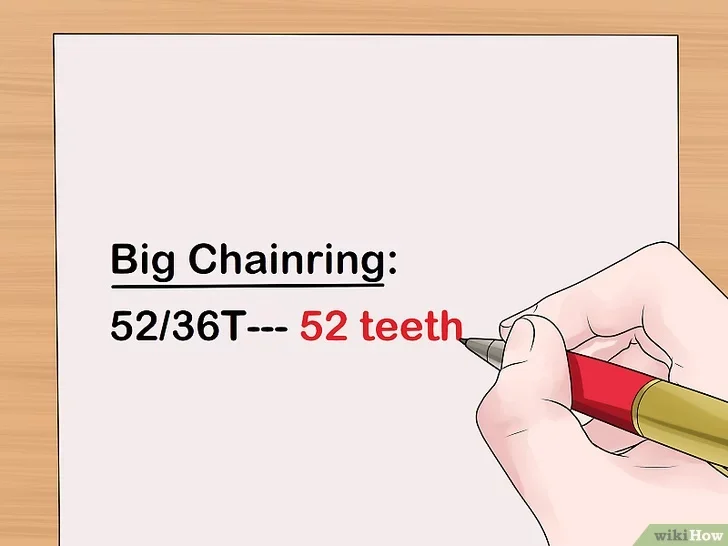

Užrašykite, kiek dantų turi didysis grandinės žiedas. Pažvelkite į didįjį grandininį žiedą ir raskite jo išmatavimus. Dantų skaičius žymimas skaičiumi su po jo einančia raide T. Naudokite pirmąjį skaičių ant didžiojo grandininio žiedo priekyje. Pavyzdžiui, jei ant jūsų didžiojo grandinės žiedo užrašyta 52/36T, jis turi 52 dantis.

Pilna grandinės ilgio apskaičiavimo lygtis yra tokia: (grandinės laikiklisx2) + (grandininis žiedas/4) + (galinė žvaigždutė/4) = teisingas grandinės ilgis

2. Užrašykite, kiek dantų turi didžiausia galinė žvaigždutė.

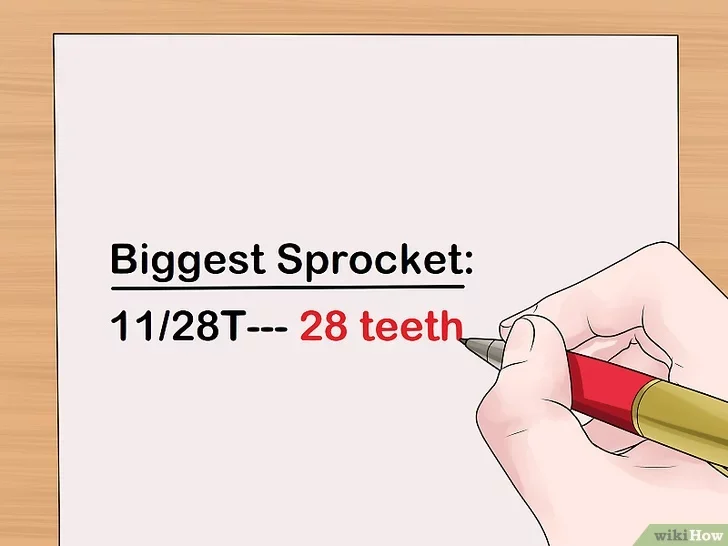

Užrašykite, kiek dantų turi didžiausia galinė žvaigždutė. Patikrinkite antrąjį skaičių ant žvaigždutės, kad sužinotumėte, kiek dantų ji turi. Pavyzdžiui, jei matote 11/28T, ji turi 28 dantis [11].

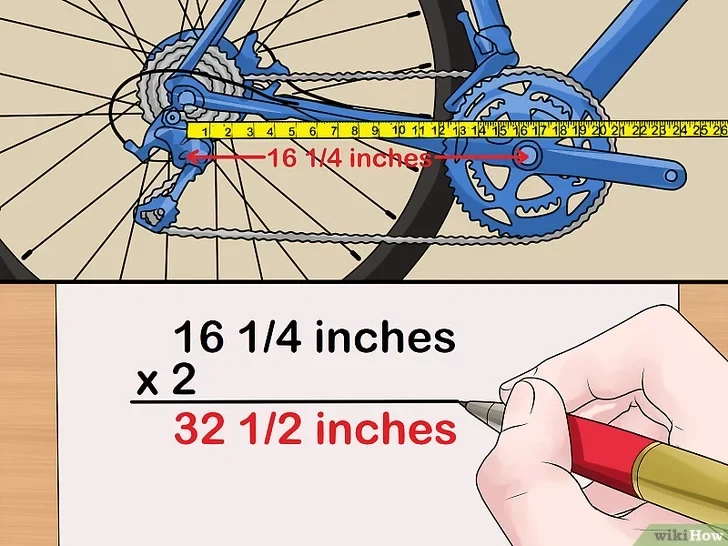

3. Išmatuokite grandininės atramos ilgį ir padauginkite jį iš 2.

Išmatuokite grandininės atramos ilgį ir padauginkite jį iš 2. Ištieskite matuoklį nuo galinės ašies centro iki alkūninio varžto centro. Užrašykite ilgį 1/8 arba 0,125 colio tikslumu, kad gautumėte grandininės atramos ilgį. Šį skaičių padauginkite iš 2 ir užrašykite.

Pavyzdžiui, jei jūsų grandinės stovo ilgis yra 16 1/4 colio arba 16,25 colio, padauginkite jį iš 2 ir gausite 32 1/2 (32,5) colio.

Jums reikės užrašyti matmenį coliais, kad galėtumėte naudoti lygtį. Gavę rezultatą, jei norite, galite jį perskaičiuoti į metrinį.

4. Didžiausio grandinės žiedo dantų skaičių padalykite iš 4.

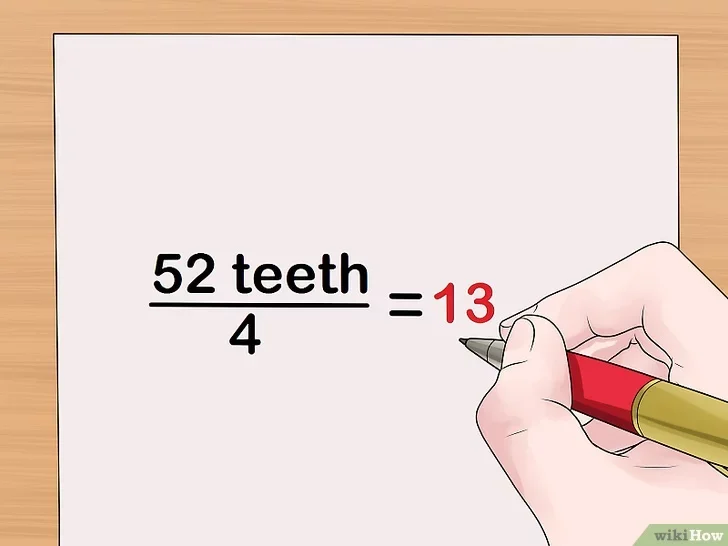

Didžiausio grandinės žiedo dantų skaičių padalykite iš 4. Remkitės užrašytu dantų skaičiumi. Pavyzdžiui, jei ji turi 52 dantis, padalykite jį iš 4 ir gausite 13. Užrašykite šį skaičių. [13]

Priklausomai nuo žvaigždutės ar grandinėlės, gali būti, kad dalydami iš 4 turėsite nelyginį skaičių. Skaičiavimas vis tiek pavyks, jei turėsite dešimtainį skaičių.

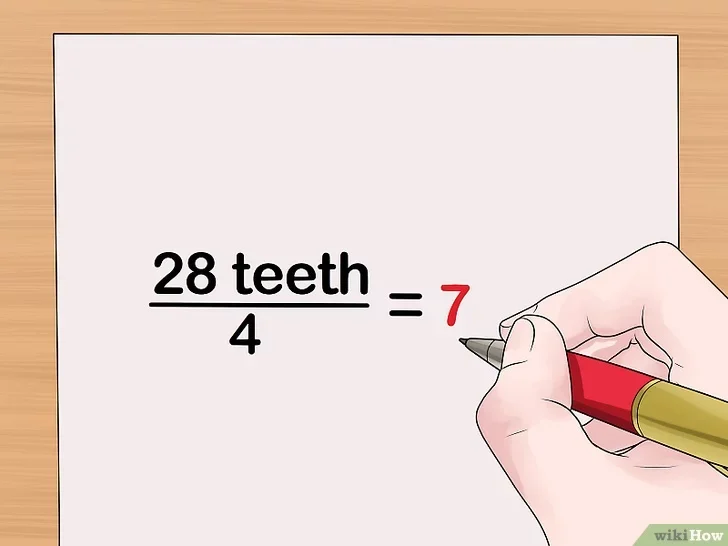

5. Didžiausios galinės žvaigždutės dantų skaičių padalykite iš 4.

Didžiausios galinės žvaigždutės dantų skaičių padalykite iš 4. Pažvelkite į užrašytą galinės žvaigždutės dantų skaičių. Jei jūsų žvaigždutė turėjo 28 dantukus, padaliję iš 4, užrašysite 7. [14]

Galite negauti sveiko skaičiaus, jei žvaigždutė turi nelyginį dantų skaičių.

6. Sudėkite pakeistus skaičius ir pridėkite 1 colį (2,5 cm), kad gautumėte grandinės ilgį.

Sudėkite pakeistus skaičius ir 1 colį (2,5 cm), kad gautumėte grandinės ilgį. Sudėkite padaugintą grandinės stovo ilgį, padalytą grandininio žiedo ir galinės žvaigždutės dantų skaičių ir pridėkite 1 colį (arba 2,5 cm). Rezultatas - idealus grandinės ilgis jūsų dviračiui [15].

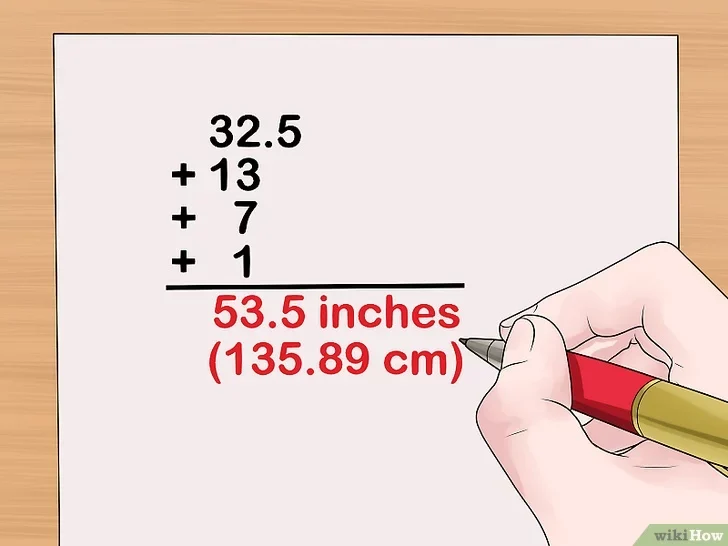

Pavyzdžiui, sudėjus 32,5, 13, 7 ir 1, gausite 53,5. Grandinės ilgis turėtų būti 53,5 colio arba 135,89 cm.
